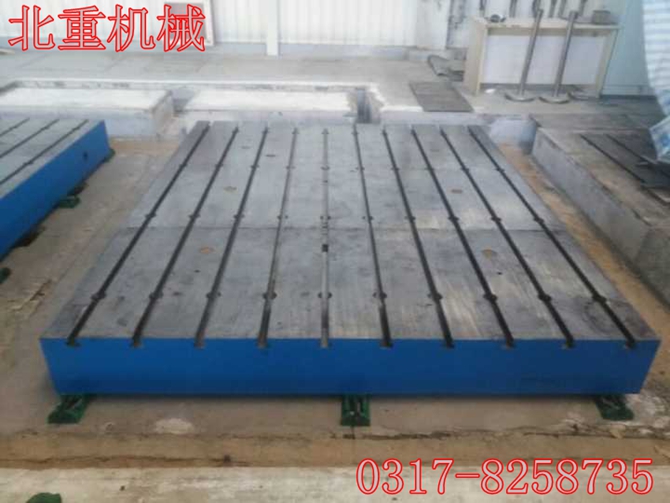

焊接平臺廠家如何用節距法檢測機床鑄鐵平臺
焊接平臺廠家如何用節距法檢測機床鑄鐵平臺
所謂節距法是使用橋板對被測機床鑄鐵平臺面進行分段，由儀器讀取各段前后兩點測量線相對于標準直錢的傾斜角或 高度差值，通過數據處理得到直線度、平面度誤差值的一種間接測量方法。
節距法又稱角差法，其測量原理是把被測機床鑄鐵平臺截線分成等距的若干擋，用水平儀或自準直儀，分別測出各擋相對于測量基準的傾斜角 按1〞= 0.005/1000化成弧度，乘以橋板跨距，就反映了橋板兩支點之間相對于測量基準的高度差。
hi=（ 0.005/1000）Clai(mm)
式中 C——儀器分度值，（〞）；
L——橋板跨距，mm
Ai——儀器讀數，格
各擋高度差累積相加的和，就是各測點相對于測量基準的高度 Hi，即
Hi=hi
節距法在測量中體現存在一條假想的理想直線作為測量基準，提高了測量準確度。
